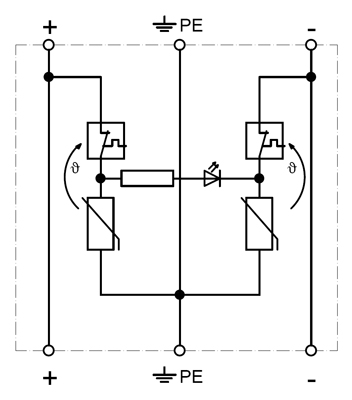

Bei Einsatz in PV-Anlagen werden diese Geräte im Generatoranschlusskasten und auf der DC-Seite des Wechselrichters eingesetzt. PV-Überspannungsableiter in Durchgangsverdrahtung.
- DC-Überspannungsableiter Typ 2
- Überwachungsanzeige durch LED
- Montage auf 35 mm Hutschiene (EN 60715)
- Schutzart nach IEC EN 60529: IP 20
- EAC-Zulassung
- Brennbarkeitsklasse nach UL 94 V0
| IEC-Prüfklasse | Typ 2 |
| PV-SpannungUocSTC | 1000 V= |
| Höchste Dauerspannung DCUc | 1000 V= |
| Schutzpegel bei In (8/20 µs)Up | ≤ 3,5 kV |
| Schutzpegel bei 5 kAUp | ≤ 3,5 kV |
| AnsprechzeittA | ≤ 25 ns |
| Nennableitstoßstrom (8/20 µs)In | 5 kA |
| Max. Ableitstoßstrom (8/20 µs) Ader-ErdeImax | 10 kA |
| Max. zul. Leitungs- bzw. Vorsicherung | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
Zusätzliche Informationen
| Min. Anschlussdrahtquerschnitt | 2,5 mm² feindrähtig |
| Max. Anschlussdrahtquerschnitt | 50 mm² mehrdr./35 mm² feindr. |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Vergussmasse | Polyurethan soft |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| Schutzart (IEC EN 60529) | IP 20 |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
