PP PV 1000-12,5kA-FM
Artikel Nr. : 374405
Blitzstromtragfähige Überspannungsableiter zum Einsatz in Generatoranschlusskästen von PV-Anlagen und auf der DC-Seite von Wechselrichtern.
- DC-Kombi-Ableiter Typ 1+2
- Zweipoliger DC-Kombi-Ableiter Typ 1 + Typ 2
- Einsetzbar an der Schnittstelle LPZ 0A-1 und höher
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Einbaubreite: 54 mm (3 TE)
- Montage auf 35 mm Hutschiene (EN 60715)
- EAC-Zulassung
| IEC-Prüfklasse | Typ 1 + 2 |
| PV-SpannungUocSTC | 1000 V= |
| Höchste Dauerspannung DCUc | 1100 V= |
| Schutzpegel bei In (8/20 µs)Up | ≤ 4,2 kV |
| Schutzpegel bei 5 kAUp | ≤ 3.5 kV |
| AnsprechzeittA | ≤ 25 ns |
| Blitzstoßstrom (10/350 µs)Iimp | 6 kA |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 12,5 kA |
| Max. Ableitstoßstrom (8/20 µs)Imax | 20 kA |
| BetriebstemperaturbereichTU | -40 - +80 °C |
Zusätzliche Informationen
| Min. Anschlussdrahtquerschnitt | 10 mm² |
| Max. Anschlussdrahtquerschnitt | 35 mm² mehrdr./25 mm² feindr. |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| Schutzart (IEC EN 60529) | IP 20 |

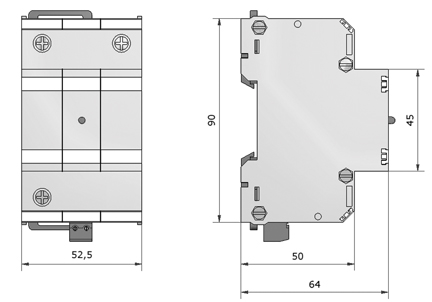

| Einbaumaße (DIN 43880) | 3 TE |
| FM-Kontakte/Kontaktform | Öffner |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Schaltleistung Fernmeldekontakt | 250 V/2 A |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
Zubehör
DAK 2x16
Artikel Nr.: 170110
DAK 2x16
Artikel Nr.: 170110
| Anschlussart | Doppelklemme vorne, Stiftanschluss hinten |
| Max. Anschlussdrahtquerschnitt | 2x 16 mm² |
| Abmessungen (L x H x T) | 17 x 38,5 x 21 mm |
