PP BCD TT 100/LED/FM
Artikel Nr. : 373959
Vierpoliger Kombi-Ableiter für 3-phasige TT- und TNS-Systeme.
- Ausführung mit LED
- Kombi-Ableiter Typ 1 + Typ 2 + Typ 3
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Hermetisch dichte, Edelgas gefüllte Funkenstrecken
- 4-polig; 3+1 NPE
- Optische Überwachung durch LED
- EAC-Zulassung
- Nicht leckstromfrei
| IEC-Prüfklasse | Typ 1 + 2 + 3 |
| Nennspannung ACUN | 230/400 V~ |
| Höchste Dauerspannung ACUc | 255 V~ |
| IsolationswiderstandRisol | > 10 GΩ |
| Schutzpegel bei 100% Ansprechblitzstoßspannung (1,2/50 µs)Up | ≤ 1,0 kV |
| SchutzpegelUp | ≤ 1,0 kV |
| AnsprechzeittA | < 50 ns |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 100 kA |
| Blitzstoßstrom (10/350 µs) L-N/N-PE/L-PE(N)Iimp | 25 / 100 / - kA |
| Folgestromlöschvermögen bei Uc (50/60 Hz)Ifi | 4,0 kA |
Zusätzliche Informationen
| Kurzschlussfestigkeit bei max. VorsicherungISCCR | 50 kAeff |
| Max. zul. Vorsicherung F2 (Stichanschluss) | 250 A gG |
| Max. zul. Vorsicherung F1 (V-Verdrahtung) | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Max. Anschlussdrahtquerschnitt | 50 mm² mehrdr./35 mm² feindr. |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| FM-Kontakte/Kontaktform | Öffner |
| Schaltleistung Fernmeldekontakt | 250 V/2 A |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Schutzart (IEC EN 60529) | IP 20 |
| Montage auf | Hutschiene 35 mm (DIN EN 60715 ) |

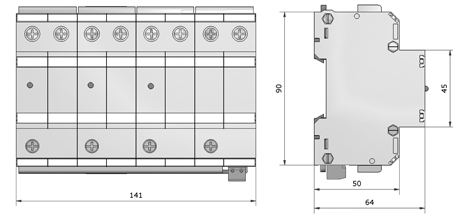

| Einbaumaße (DIN 43880) | 8 TE |
| Netzform | 3-phasige TT-Systeme |
