PP BCD IT-NO 25/75/FM
Artikel Nr. : 373985
Einsetzbar an der Schnittstelle LPZ 0A - 1 und höher Mehrpoliger Kombi-Ableiter Typ 1+2+3 für 3-phasige IT-Systeme.
- Fernmeldekontakt (FM): Öffner
- Kombi-Ableiter Typ 1 + Typ 2 + Typ 3
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Hoher Isolationswiderstand: Riso ? 10 G?
- Einsetzbar an der Schnittstelle LPZ 0A - 1 und höher
- Schutzpegel ? 1.0kV
- EAC-Zulassung
| IEC-Prüfklasse | Typ 1 + 2 + 3 |
| Nennspannung ACUN | 230 V~ |
| Höchste Dauerspannung ACUc | 440 V~ |
| IsolationswiderstandRisol | >10 GΩ |
| Schutzpegel bei 100% Ansprechblitzstoßspannung (1,2/50 µs)Up | ≤ 1,0 kV |
| SchutzpegelUp | ≤ 1,0 kV |
| AnsprechzeittA | <50 ns |
| Blitzstoßstrom (10/350 µs)Iimp | 25 (3x L-PE) kA |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 75 kA |
| Folgestromlöschvermögen bei Uc (50/60 Hz)Ifi | 4,0 (IEC: 3.0) kA |
Zusätzliche Informationen
| Kurzschlussfestigkeit bei max. Vorsicherung 250 A gLISCCR | 25 kAeff |
| Max. zul. Vorsicherung (Stichanschluss) | 250 A gG |
| Max. zul. Vorsicherung (V-Verdrahtung) | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| Schutzart (IEC EN 60529) | IP 20 |
| Montage auf | Hutschiene 35 mm (DIN EN 60715 ) |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Max. Strombelastbarkeit FM-Kontakt | 250 / 2 V/A |
| Netzform | 3-phasige IT-Systeme |

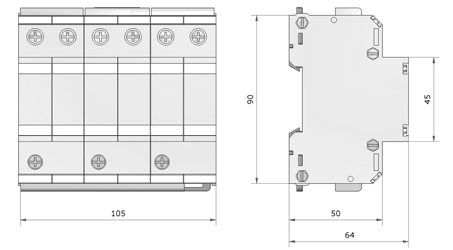

| Einbaumaße (DIN 43880) | 6 TE |
