MP 2x2 GDT+60V-Ad-Ad ST
Artikel Nr. : 970016
Steckmodul für durchgängig steckbaren, zweiteiligen Ableiter für Signalkreise, wodurch Stecker für Prüf- und Wartungszwecke impedanzneutral gezogen werden kann. Das Basisteil (siehe Zubehör) verbleibt in der Installation, wodurch nicht in die Verkabelung eingegriffen werden muss.

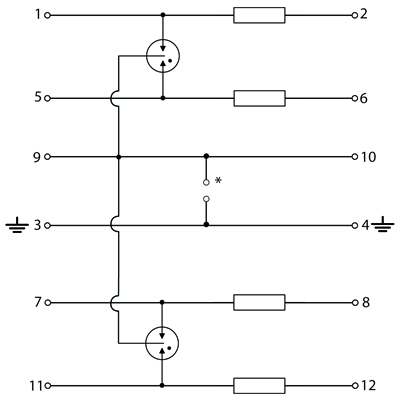

- Schutz für 2 Doppel- oder 4 Einzeladern
- Impedanzneutrales Ziehen des Steckmoduls ohne Signalbeeinflussung
- Prüfnormen: IEC 61643-21 / EN 61643-21
- Schwingprüfung nach DIN EN 60068-2-6, IEC 60068-2-6
- Schockprüfung nach DIN EN 60068-2-27, IEC 60068-2-27
- Einsetzbar an der Schnittstelle LPZ 0A - 1 und höher
- Montage auf 35 mm Hutschiene (EN 60715)
- Gehäusematerial ist Thermoplast
- Gehäusebreite von 17,5 mm
- Schutz für 2 Doppel- oder 4 Einzeladern
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Nennspannung DCUN | 60 V= |
| Höchste Dauerspannung (DC/AC)Uc | 70/49 V |
| NennstromIL | 0,5 A |
| D1 Blitzstoßstrom (10/350 µs) pro AderIimp | 2,5 kA |
| C2 Nennableitstoßstrom (8/20 µs) gesamtImax | 20 kA |
| C2 Nennableitstoßstrom (8/20 µs) pro AderIn | 10 kA |
| Schutzpegel Ad-Ad bei Iimp D1Up | ≤ 110 V |
| Schutzpegel Ad-Pg beI Iimp D1Up | ≤ 550 V |
| Schutzpegel Ad-Ad bei 1 kV/µs C3Up | ≤ 90 V |
Zusätzliche Informationen
| Schutzpegel Ad-Pg bei 1 kV/µs C3Up | ≤ 500 V |
| Serienwiderstand pro AderRs | 2,2 Ω |
| Grenzfrequenz (-3 dB)fG | typ. 12 MHz |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
| Widerstand pro PfadR | 2,2 ±10% Ω |
Zubehör
MP Base 2x2-R
Artikel Nr.: 970000
MP Base 2x2-R
Artikel Nr.: 970000
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 (Gesamtgerät) |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
MP Base 2x2-R GDT
Artikel Nr.: 970001
MP Base 2x2-R GDT
Artikel Nr.: 970001
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 (Gesamtgerät) |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
MP Base 2x2-R GND
Artikel Nr.: 970091
MP Base 2x2-R GND
Artikel Nr.: 970091
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 (Gesamtgerät) |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
