MP 1x2 GDT ST
Artikel Nr. : 970010

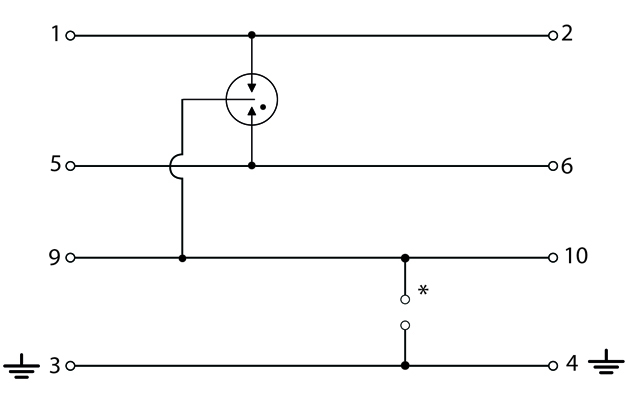

Steckmodul für durchgängig steckbaren, zweiteiligen Ableiter für Signalkreise, wodurch Stecker für Prüf- und Wartungszwecke impedanzneutral gezogen werden kann. Das Basisteil (siehe Zubehör) verbleibt in der Installation, wodurch nicht in die Verkabelung eingegriffen werden muss.
- Schutz für 1 Doppel- oder 2 Einzeladern
- Schutz für 1 Doppel- oder 2 Einzeladern
- Prüfnormen: IEC 61643-21 / EN 61643-21
- Schwingprüfung nach DIN EN 60068-2-6, IEC 60068-2-6
- Schockprüfung nach DIN EN 60068-2-27, IEC 60068-2-27
- Einsetzbar an der Schnittstelle LPZ 0A - 1 und höher
- Montage auf 35 mm Hutschiene (EN 60715)
- Gehäusematerial ist Thermoplast
- Gehäusebreite von 17,5 mm
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Nennspannung DCUN | 180 V= |
| Höchste Dauerspannung (DC/AC)Uc | 180/120 V |
| NennstromIL | 2 A |
| D1 Blitzstoßstrom (10/350 µs) pro AderIimp | 2,5 kA |
| C2 Nennableitstoßstrom (8/20 µs) gesamtImax | 20 kA |
| C2 Nennableitstoßstrom (8/20 µs) pro AderIn | 10 kA |
| Schutzpegel Ad-Ad bei Iimp D1Up | ≤ 550 V |
| Schutzpegel Ad-Pg beI Iimp D1Up | ≤ 550 V |
| Schutzpegel Ad-Ad bei 1 kV/µs C3Up | ≤ 500 V |
Zusätzliche Informationen
| Schutzpegel Ad-Pg bei 1 kV/µs C3Up | ≤ 500 V |
| Serienwiderstand pro AderRs | 0 Ω |
| Grenzfrequenz (-3 dB)fG | typ. 100 MHz |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
Zubehör
MP Base 1x2
Artikel Nr.: 970097
MP Base 1x2
Artikel Nr.: 970097
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 (Gesamtgerät) |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
MP Base 1x2 GDT
Artikel Nr.: 970098
MP Base 1x2 GDT
Artikel Nr.: 970098
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 (Gesamtgerät) |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
MP Base 1x2 GND
Artikel Nr.: 970094
MP Base 1x2 GND
Artikel Nr.: 970094
| IEC-Prüfklasse | D1 / C2 / C1 / C3 |
| Anschlussdrahtquerschnitt (starr/flexibel/AWG) | 0.2-4.0/0.2-2.5 mm² / 24-12 |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Brennbarkeitsklasse nach UL94 | V0 |
| Schutzart (IEC EN 60529) | IP 20 |
| Gehäusematerial/Farbe | PA6 / schwarz-gelb |
| Einbaumaße (DIN 43880) | 1 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
