CT PV-T2/2-0/600-FM
Artikel Nr. : 960221
Durchgängig steckbarer Überspannungsableiter zum Einsatz in Photovoltaikanlagen. Geeignet für sicherungsfrei geerdete PV-Anwendungen bis 600 oder 1000 V DC.

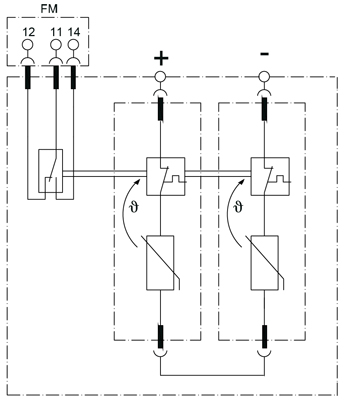

- Fernmeldekontakt (FM): Wechsler
- DC-Überspannungsableiter Typ 2
- Einsetzbar an der Schnittstelle LPZ 0B-1 und höher
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Schwingprüfung nach DIN EN 60068-2-6, IEC 60068-2-6
- Schockprüfung nach DIN EN 60068-2-27, IEC 60068-2-27
- Montage auf 35 mm Hutschiene (EN 60715)
- Schutzart nach IEC EN 60529: IP 20

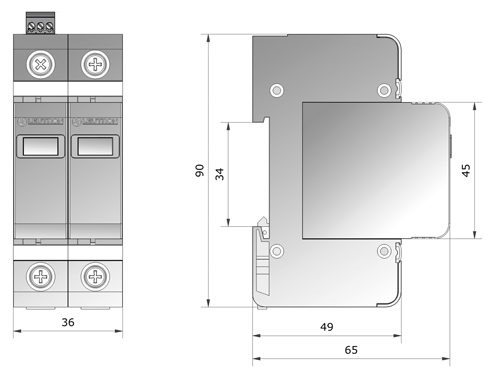

- Einbaubreite: 36 mm (2 TE)
- Brennbarkeitsklasse nach UL 97 V0
- EAC-Zulassung
| IEC-Prüfklasse | Typ 2 |
| LeerlaufspannungUOC max. | ≤ 600 V= |
| Höchste Dauerspannung DCUc | 600 V= |
| Max. KurzschlussstromISC max. | tbd. |
| Nennableitstoßstrom (8/20 µs)In | 20 kA |
| Max. Ableitstoßstrom (8/20 µs)Imax | 40 kA |
| Schutzpegel L+-L-Up | 3,0 kV |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Min. Anschlussdrahtquerschnitt | 1,5 mm² eindr. / feindr. |
| Max. Anschlussdrahtquerschnitt | 35 mm² mehrdr./25 mm² feindr. |
Zusätzliche Informationen
| Einbaumaße (DIN 43880) | 2 TE |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
| Max. Betriebsspannung FM | 250 V AC/125 V DC |
| Max. Betriebsstrom FM | 1 A AC/200 mA DC |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Bestehend aus: Anzahl x Modulnummer | 2x 96 02 46 |
