IP BC TT1+1 60/100/FM-350
Artikel Nr. : 385450
Die Ableiter sind nach dem Blitzschutzzonen-Konzept an den Schnittstellen 0A-2 einsetzbar. Zweipoliger Kombi-Ableiter für 1-phasige TT-Systeme.
- Kombi-Ableiter Typ 1 + Typ 2
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Kombi-Ableiter Typ 1 + Typ 2
- Keine Leckströme, daher Einbau auch im Vorzählerbereich möglich
- Anschlussfertige Kompletteinheit
- Montage auf 35 mm Hutschiene (EN 60715)
- Schutzart nach IEC EN 60529: IP 20
- Brennbarkeitsklasse nach UL 94 V0
- EAC-Zulassung
- Fernmeldekontakt (FM): Öffner
- Schaltleistung FM: 250 V/2 A
- Max. Anschlussdrahtquerschnitt FM: 1,5 mm²
| IEC-Prüfklasse | Typ 1 + 2 |
| Nennspannung ACUN | 230/400 V~ |
| Höchste Dauerspannung ACUc | 350 V~ |
| IsolationswiderstandRisol | >10 GΩ |
| Schutzpegel bei 100% Ansprechblitzstoßspannung (1,2/50 µs)Up | ≤ 2,5 kV |
| SchutzpegelUp | ≤ 2,5 kV |
| AnsprechzeittA | <50 ns |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 100 kA |
| Blitzstoßstrom (10/350 µs) L-N/N-PE/L-PE(N)Iimp | 60 / 100 / - kA |
| Kurzschlussfestigkeit bei max. VorsicherungISCCR | 50 kAeff |
Zusätzliche Informationen
| Max. zul. Vorsicherung F2 (Stichanschluss) | 160 A gG |
| Max. zul. Vorsicherung F1 (V-Verdrahtung) | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Max. Anschlussdrahtquerschnitt | mehrdr. bis 50/feindr. bis 35 mm² |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| FM-Kontakte/Kontaktform | Öffner |
| Schaltleistung Fernmeldekontakt | 250 V/2 A |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Schutzart (IEC EN 60529) | IP 20 |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
| Netzform | 1-phasige TT-Systeme |

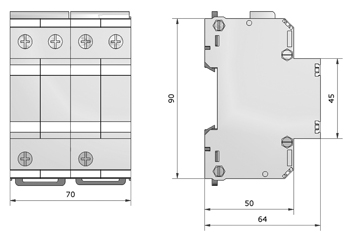

| Einbaumaße (DIN 43880) | 4 TE |
