CT-T1/3+0-350-FM
Artikel Nr. : 960209

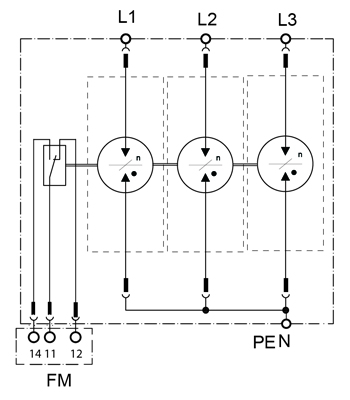

Blitzstromableiter für dreiphasige TNC-Systeme auf Basis gasgefüllter Funkenstrecken. Diese ermöglichen ein extrem hohes Ableitvermögen bei gleichzeitig niedrigem Schutzpegel und benötigen keine empfindliche interne oder externe Triggerelektronik.
- Blitzstromableiter Typ 1
- Einsetzbar an der Schnittstelle LPZ 0A - 1
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Schwingprüfung nach DIN EN 60068-2-6, IEC 60068-2-6
- Schockprüfung nach DIN EN 60068-2-27, IEC 60068-2-27
- Montage auf 35 mm Hutschiene (EN 60715)
- Gehäusematerial ist Thermoplast in den Farben gelb und schwarz
- Schutzart nach IEC EN 60529: IP 20
- Keine Leckströme, daher Einbau auch im Vorzählerbereich möglich
- Optische Zustandsanzeige (roter Pin erscheint)
- Steckmodule können einzeln ersetzt werden
- Fernmeldekontakt (FM): Wechsler
- EAC-Zulassung
| IEC-Prüfklasse | Typ 1 |
| Nennspannung ACUN | 230/400 V~ |
| Höchste Dauerspannung ACUc | 350 V~ |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 75 kA |
| Blitzstoßstrom (10/350 µs) L-N/N-PE/L-PE(N)Iimp | - / - / 25 kA |
| Nennableitstoßstrom (8/20 µs) L-N/N-PE/L-PENIn | - / - / 25 kA |
| SchutzpegelUp | ≤ 2,5 kV |
| Folgestromlöschvermögen AC L-N (260 V AC)Ifi | 10 kAeff |
| Kurzschlussfestigkeit bei max. VorsicherungISCCR | 50 kAeff |
| Max. zul. Vorsicherung (Stichanschluss) | 250 A gG |
Zusätzliche Informationen
| Max. zul. Vorsicherung (V-Verdrahtung) | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Min. Anschlussdrahtquerschnitt | 10 mm² eindr./feindr. |
| Max. Anschlussdrahtquerschnitt | 50 mm² mehrdr./35 mm² feindr. |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Schutzart (IEC EN 60529) | IP 20 |
| Netzform | 3-phasige TNC-Systeme |
| Bestehend aus: Anzahl x Modulnummer | 3x 96 02 37 |
| Einbaubreite | 113,5 mm |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Max. Betriebsspannung FM | 250 V AC/125 V DC |
| Max. Betriebsstrom FM | 1 A AC/200 mA DC |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Brennbarkeitsklasse nach UL94 | V0 |
