CT-T1+2/1+0-350-FM
Artikel Nr. : 960011
Diese ermöglichen ein extrem hohes Ableitvermögen bei gleichzeitig niedrigem Schutzpegel und benötigen keine empfindliche interne oder externe Triggerelektronik. Blitzstromableiter mit sehr niedrigem Schutzpegel von kleiner 1,5 kV für den Einsatz zwischen L - N auf Basis gasgefüllter Funkenstrecken.
- Kombi-Ableiter Typ 1 + Typ 2
- Einsetzbar an der Schnittstelle LPZ 0A - 2
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Montage auf 35 mm Hutschiene (EN 60715)
- Gehäusematerial ist Thermoplast in den Farben gelb und schwarz
- Keine Leckströme, daher Einbau auch im Vorzählerbereich möglich
- Schwingprüfung nach DIN EN 60068-2-6, IEC 60068-2-6
- Schockprüfung nach DIN EN 60068-2-27, IEC 60068-2-27
- Optische Zustandsanzeige (roter Pin erscheint)
- Steckmodule können einzeln ersetzt werden
- Fernmeldekontakt (FM): Wechsler
- EAC-Zulassung
| IEC-Prüfklasse | Typ 1 + 2 |
| Nennspannung ACUN | 230/400 V~ |
| Höchste Dauerspannung ACUc | 350 V~ |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 25 kA |
| Blitzstoßstrom (10/350 µs) L-N/N-PE/L-PE(N)Iimp | 25 / - / - kA |
| Nennableitstoßstrom (8/20 µs) L-N/N-PE/L-PENIn | 25 / - / 25 kA |
| SchutzpegelUp | ≤ 1,5 kV |
| Folgestromlöschvermögen AC L-N (260 V AC)Ifi | 4 kAeff |
| Kurzschlussfestigkeit bei max. VorsicherungISCCR | 50 kAeff |
| Max. zul. Vorsicherung (Stichanschluss) | 250 A gG |
Zusätzliche Informationen
| Max. zul. Vorsicherung (V-Verdrahtung) | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Min. Anschlussdrahtquerschnitt | 10 mm² eindr./feindr. |
| Max. Anschlussdrahtquerschnitt | 50 mm² mehrdr./35 mm² feindr. |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |

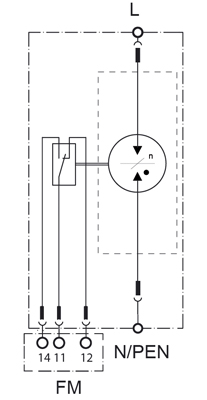

| Netzform | zwischen L und N |
| Bestehend aus: Anzahl x Modulnummer | 1x 96 02 36 |
| Schutzart (IEC EN 60529) | IP 20 |
| Brennbarkeitsklasse nach UL94 | V0 |

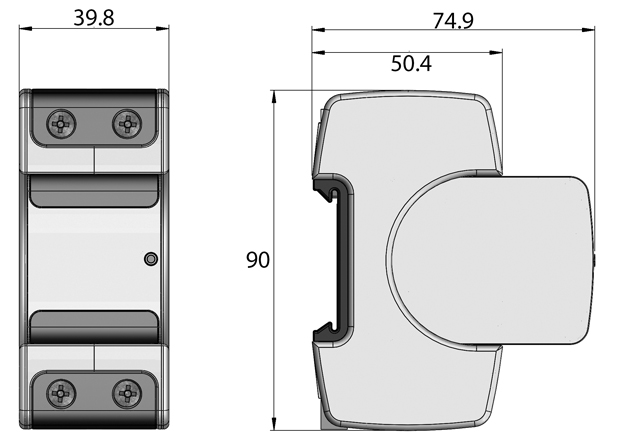

| Einbaubreite | 39,8 mm |
| Max. Betriebsspannung FM | 250 V AC/125 V DC |
| Max. Betriebsstrom FM | 1 A AC/200 mA DC |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
Zubehör

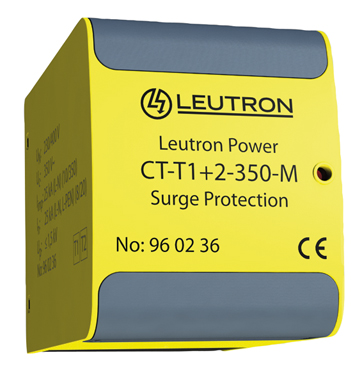

CT-T1+2-350-M
