CT-T1+2/2+1-350-FM
Artikel Nr. : 960005
Diese ermöglichen ein extrem hohes Ableitvermögen bei gleichzeitig niedrigem Schutzpegel und benötigen keine empfindliche interne oder externe Triggerelektronik. Blitzstromableiter mit sehr niedrigem Schutzpegel von kleiner 1,5 kV auf Basis gasgefüllter Funkenstrecken für 2-phasige TT-Systeme.
- Kombi-Ableiter Typ 1 + Typ 2
- Prüfnormen: IEC 61643-11 / EN 61643-11
- Montage auf 35 mm Hutschiene (EN 60715)
- Gehäusematerial ist Thermoplast in den Farben gelb und schwarz
- Keine Leckströme, daher Einbau auch im Vorzählerbereich möglich
- Schwingprüfung nach DIN EN 60068-2-6, IEC 60068-2-6
- Schockprüfung nach DIN EN 60068-2-27, IEC 60068-2-27
- Optische Zustandsanzeige (roter Pin erscheint)
- Steckmodule können einzeln ersetzt werden
- Fernmeldekontakt (FM): Wechsler
- EAC-Zulassung
| IEC-Prüfklasse | Typ 1 + 2 |
| Nennspannung ACUN | 230/400 V~ |
| Höchste Dauerspannung ACUc | 350 V~ |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 100 kA |
| Blitzstoßstrom (10/350 µs) L-N/N-PE/L-PE(N)Iimp | 25 / 100 / - kA |
| Nennableitstoßstrom (8/20 µs) L-N/N-PE/L-PENIn | 25 / 100 / - kA |
| SchutzpegelUp | ≤ 1,5 kV |
| Folgestromlöschvermögen AC L-N (260 V AC)Ifi | 4 kAeff |
| Folgestromlöschvermögen N-PEIfi | 100 Aeff |
| Kurzschlussfestigkeit bei max. VorsicherungISCCR | 50 kAeff |
Zusätzliche Informationen
| Max. zul. Vorsicherung (Stichanschluss) | 250 A gG |
| Max. zul. Vorsicherung (V-Verdrahtung) | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Min. Anschlussdrahtquerschnitt | 10 mm² eindr./feindr. |
| Max. Anschlussdrahtquerschnitt | 50 mm² mehrdr./35 mm² feindr. |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Netzform | 2-phasige TT-Systeme |
| Bestehend aus: Anzahl x Modulnummer | 2x 96 02 36 + 1x 96 02 38 |
| Schutzart (IEC EN 60529) | IP 20 |
| Brennbarkeitsklasse nach UL94 | V0 |
| Gehäusematerial/Farbe | Thermoplast gelb-schwarz, UL 94-V0 |
| Einbaubreite | 113,5 mm |
| Max. Betriebsstrom FM | 1 A AC/200 mA DC |
| Max. Betriebsspannung FM | 250 V AC/125 V DC |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Montage auf | 35 mm-Hutschiene (EN 60715) |
Zubehör
CT-T1+2-350-M
Artikel Nr.: 960236
CT-T1+2-350-M
Artikel Nr.: 960236
| IEC-Prüfklasse | Typ 1 + 2 |

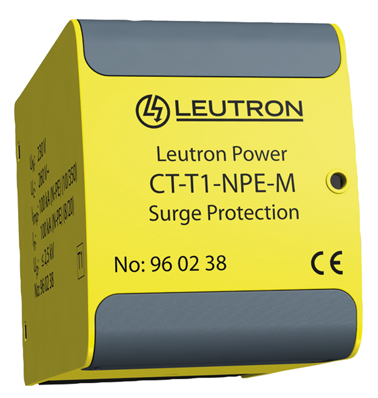

CT-T1-NPE-M
Artikel Nr.: 960238
CT-T1-NPE-M
Artikel Nr.: 960238
| IEC-Prüfklasse | Typ 1 |
| Nennspannung ACUN | 230 V~ |
| Höchste Dauerspannung ACUc | 260 V~ |
| Blitzstoßstrom (10/350 µs)Iimp | 100 kA |
| Nennableitstoßstrom (8/20 µs)In | 100 kA |
| SchutzpegelUp | ≤ 2,5 kV |
