DP 1LSA-24-PTC
Artikel Nr. : 240043

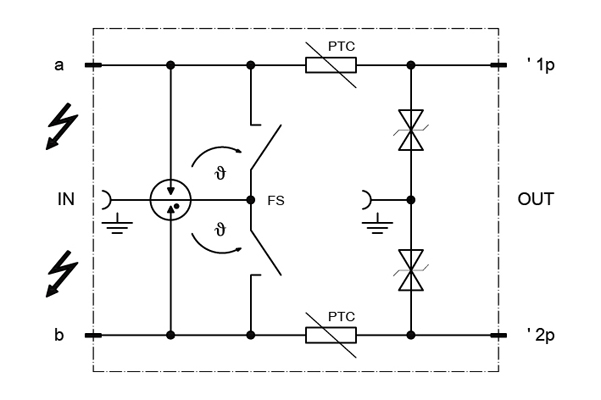

Überspannungsschutz für Signal- und Datenleitung im MSR-Bereich. Überspannungsschutzstecker für 1 DA mit Überstromschutz (PTC) und Fail-safe Kontakt für LSA-Trennleisten.
- Modul für 1 DA in LSA-Trennleisten
- Grob- und Feinschutz
- Überstromschutz durch PTC-Thermistoren
- Für Gleich- und Wechselspannung geeignet
| IEC-Prüfklasse | C2 / C1 |
| Nennspannung DCUN | 24 V= |
| Höchste Dauerspannung DCUc | 29 V= |
| Nennspannung ACUN | 15 V~ |
| Höchste Dauerspannung ACUc | 20 V~ |
| Nom. Betriebsstrom bei 25° CIL | 150 mA |
| C2 Nennableitstoßstrom (8/20 µs)In | 5 kA |
| C2 Nennableitstoßstrom (8/20 µs) gesamtImax | 10 kA |
| Schutzpegel bei In (Ader-PG)Up | ≤ 60 V |
| Restspannung bei 1 kV/µs (Ader-PG)Ures | ≤ 46 V |
Zusätzliche Informationen
| AnsprechzeittA | ≤ 1 ns |
| Thermischer Überlastschutz | Therm. Fail-safe (Kurzschlussfeder)+PTC |
| Kapazität Ad-PgC | ≤ 1,4 nF |
| Serienimpedanz pro Ader bei 25°CR | 9 - 11 Ω |
| Max. Übertragungsfrequenzfg | 4,2 MHz |
| BetriebstemperaturbereichTU | -20 - +60 °C |
| Erdung | Über Erdungsschiene und Trennleiste auf LSA-Montagewanne |
| Gehäusematerial/Farbe | Selbstverlösch. Thermoplast (POCAN) UL 94 V0, grau |
