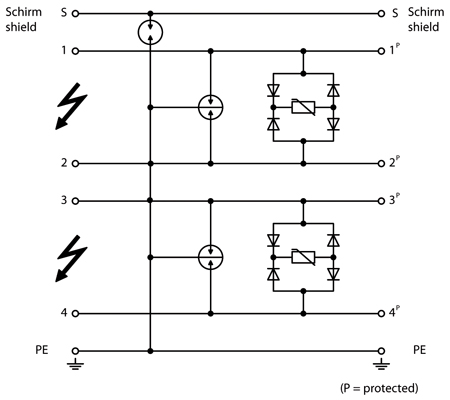

Überspannungsableiter mit einer 2-stufigen Schaltung zum Schutz von zwei Doppeladern und vier Einzeladern mit gemeinsamem Bezugspotenzial.
  • Hochleistungsableiter
  • Übertragungsrate 100 Mbit/s
  • Max. Nennstrom 500 mA
  • Montage direkt auf Hutschiene
  • Für sehr schnelle Datensignale
  • fG > 300 MHz
  • Hochohmige Schirmerdung über Schirmklemme möglich.
  • EAC-Zulassung
Nennspannung DCUN 6 V=
NennstromIL 0,5 A
C2 Nennableitstoßstrom (8/20 µs) gesamtImax 20 kA
C2 Nennableitstoßstrom (8/20 µs) pro AderIn 10 kA
Schutzpegel 1p-2p;1p,2p-PE (1 kV/µs)Up ≤ 0,6 kV
Übertragungsrate 100 Mbit/s
Grenzfrequenz (-3 dB)fG 300 MHz
Längswiderstand 0 Ω
Längsinduktivität, typ.L 0 µH
AnsprechzeittA ≤ 1 ns
Zusätzliche Informationen
Max. Anschlussdrahtquerschnitt 2,5 mm² eindräht./1,5 mm² flexibel mit Hülse
Max. Anzugsdrehmoment Klemmen 1,5 Nm
Anschlüsse Schraubanschlüsse

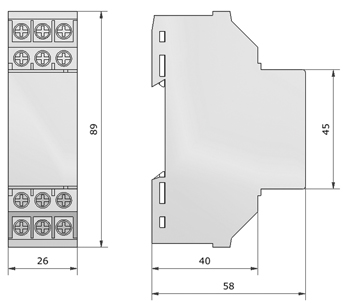

Montage auf 35 mm-Hutschiene (EN 60715)
