AntPro Koax-GSM-N/230(f/f)

Artikel Nr. : 040004

Technische Daten

Betriebsanleitung

Ausschreibungstexte

CAD Modell

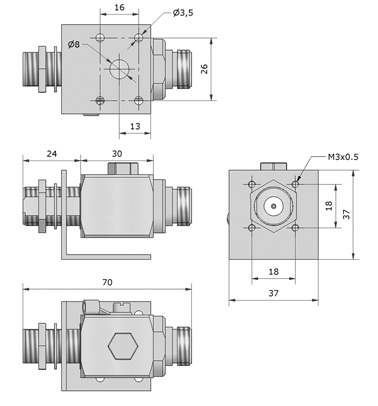

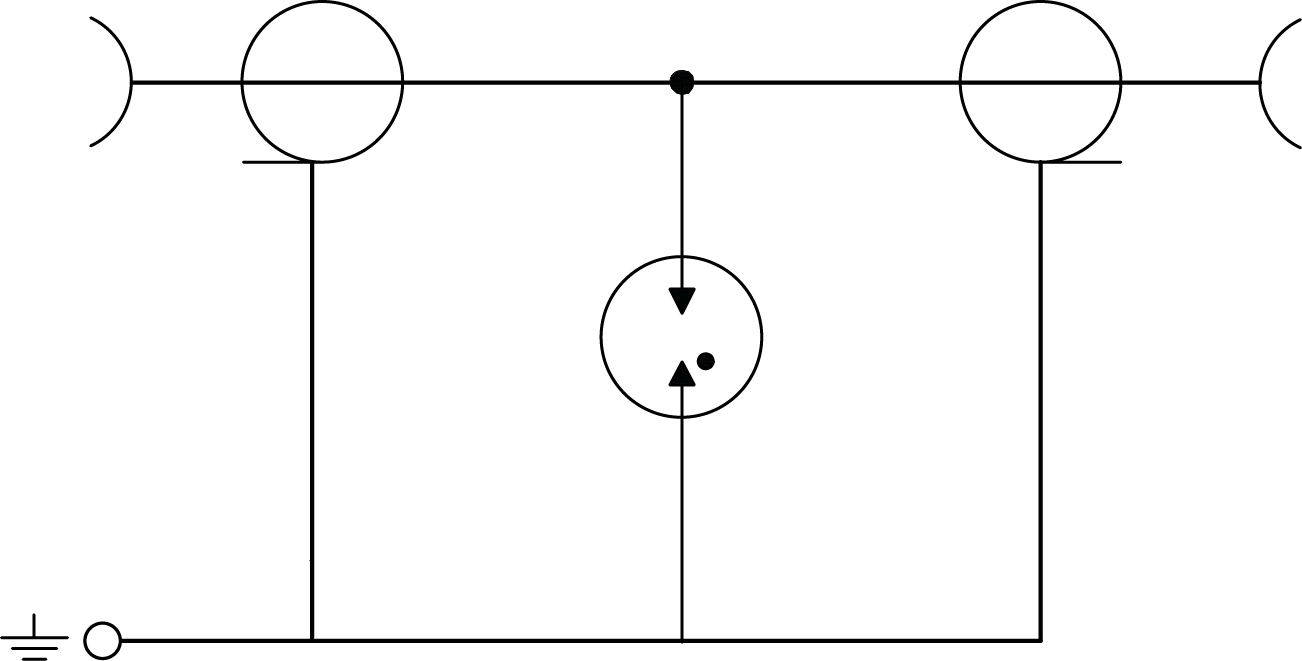

AntProKoax-GSM-N wurde für den Grobschutz hochempfindlicher elektronischer HF-Verstärker entwickelt, z. B. für GSM-Antennensysteme mit GSM-Antennenkabel RG 213/U (max.180 W bei max. 1 GHz, Ø 10,5 mm). Die f/f-Variante kann mittels Ein-Loch-Montage an einem Haltewinkel oder in einer Montageplatte befestigt werden.
  • Hochleistungsableiter für Breitband-Anwendung von DC bis ca. 2,5 GHz
  • Einsetzbar an der Schnittstelle LPZ 0B - 1 und höher
  • Prüfnormen: IEC 61643-21 / EN 61643-21
  • Steckgesicht nach IEC 61169-16
  • Mit Halter (Metall)
IEC-Prüfklasse C2 / C1 / C3
Max. kontinuierliche konstante DC/AC-BetriebsspannungUc 115 V
ZündansprechgleichspannungUas 230 V=
NennstromIL ≤ 2,5 A
C2 Nennableitstoßstrom (8/20 µs)In 10x 15 kA
Max. Ableitstoßstrom (8/20 µs)Imax 1x 40 kA
Schutzpegel Leiter-Erde bei 1 kV/µs und InUp ≤ 700 V
Ansprechzeit bei 1 kV/µstA < 50 ns
Max. Antennenkapaz. (perm. HF-Leistung bei VSWR =1,1)Pmax 280 W
WellenwiderstandZ 50 Ω
Zusätzliche Informationen
FrequenzbereichfO 0 - 2500 MHz
RückflussdämpfungRL typ.: 1GHz: 30 dB / 2,5GHz: 23 dB
EinfügungsdämpfungfE typ.: 1GHz<0,1 dB / 2,5GHz<0,2 dB
IsolationswiderstandRisol ≥ 5 GΩ
Durchgangswiderstand InnenleiterR ≤ 2 mΩ
Durchgangswiderstand AußenleiterR ≤ 0,5 mΩ
BetriebstemperaturbereichTU -30 - +100 °C
Schutzart (IEC EN 60529) IP 67
Steckverbinder N (f/f)
Material Feder CuBe2
Materialien: Gehäuse/Isolation/Dichtung CuZn39Pb3/PTFE/Silikon
