IP BC 60/FM-350 2kV
Artikel Nr. : 550523
Die Ableiter sind nach dem Blitzschutzzonen-Konzept an den Schnittstellen 0A-2 einsetzbar. Einpoliger Ableiter zum Schutz von Niederspannungs-Verbraucheranlagen im Industrie-, Gewerbe- und Wohnbereich vor Blitz- und transienten (Schalt-) Überspannungen.
- Kombi-Ableiter Typ 1 + Typ 2
- Prüfnormen: IEC 61643-11 / EN 61643-11

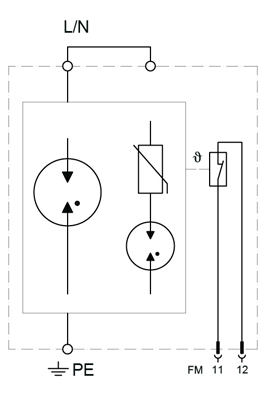

- Auf Basis hermetisch dichter, mit Edelgas gefüllter Funkenstrecken
- Schutzpegel ? 2 kV
- Fernmeldekontakt (FM): Öffner
- Hoher Isolationswiderstand
- Keine Ausblasöffnung, daher keine Sicherheitsabstände notwendig
- Optional mit Fernmeldekontakt (FM) ohne zusätzlichen Platzbedarf
- EAC-Zulassung
| IEC-Prüfklasse | Typ 1 + 2 |
| Nennspannung ACUN | 230/400 - 240/415 V~ |
| Höchste Dauerspannung ACUc | 350 V~ |
| IsolationswiderstandRisol | >10 GΩ |
| Schutzpegel bei 100% Ansprechblitzstoßspannung (1,2/50 µs)Up | ≤ 2 kV |
| SchutzpegelUp | ≤ 2,0 kV |
| Blitzstoßstrom (10/350 µs) gesamtItotal | 60 kA |
| Blitzstoßstrom (10/350 µs) L-N/N-PE/L-PE(N)Iimp | 60 / - / - kA |
| Kurzschlussfestigkeit bei max. VorsicherungISCCR | 50 kAeff |
| Max. zul. Vorsicherung F2 (Stichanschluss) | 160 A gG |
Zusätzliche Informationen
| Max. zul. Vorsicherung F1 (V-Verdrahtung) | 125 A gG |
| BetriebstemperaturbereichTU | -40 - +80 °C |
| Max. Anschlussdrahtquerschnitt | mehrdr. bis 50/feindr. bis 35 mm² |
| Empf. Anschlussdrahtquerschnitt | 25 mm² |
| Max. Anzugsdrehmoment Klemmen | 4,0 Nm |
| Gehäusematerial/Farbe | Polykarbonat (halogenfrei) UL94-V0/gelb |
| FM-Kontakte/Kontaktform | Öffner |
| Schaltleistung Fernmeldekontakt | 250 V/2 A |
| Max. Anzugsdrehmoment FM-Klemmen | 0,25 Nm |
| Max. Anschlussdrahtquerschnitt FM | 1,5 mm² |
| Schutzart (IEC EN 60529) | IP 20 |
| Montage auf | 35 mm-Hutschiene (EN 60715) |

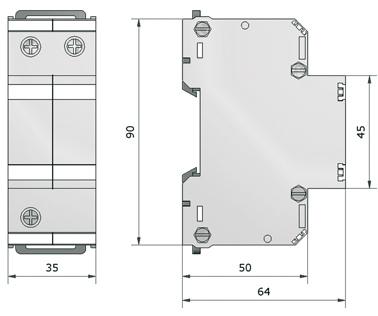

| Einbaumaße (DIN 43880) | 2 TE |
